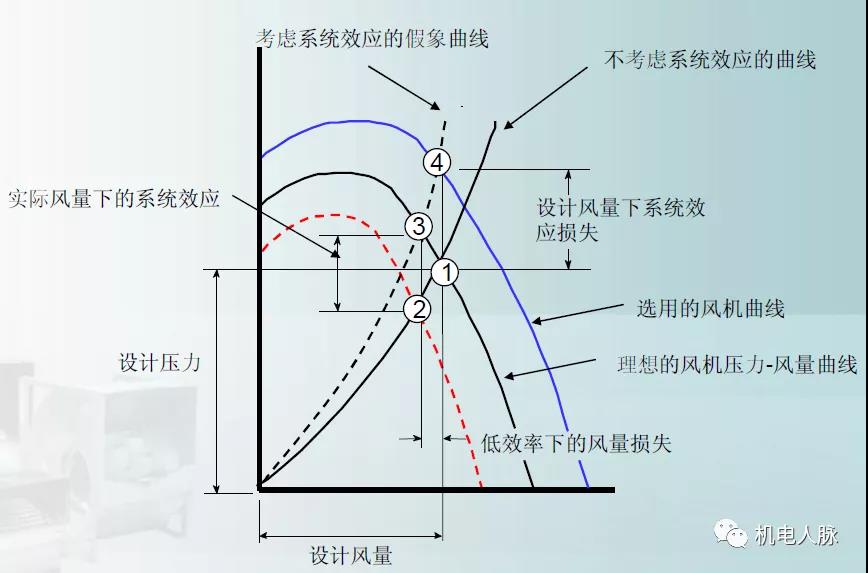

進出口連接不當、氣流不均、產生渦流均會導致風機系統性能不佳，降低風機性能 、導致額外振動、額外噪音，如欲達成所預期的工況點，需要更多的能源以及可能需要更多的時間去了解及決定。
理想的風機工況是允許氣流以軸向均勻地進入或流出，并在任意方向均無湍流的工況。各種各樣的工況會產生進口渦流。但有時產生渦流的原因并不明顯。有些常用的管接頭會產生進口渦流，但由于管接頭種類繁多，故沒有列入系統附加阻力系數。建議避免使用這些管接頭。但如不可能，可采用導葉和分流板來改善進口工況。并消除旋流。
通過這些裝置的壓降應加在系統的壓力損失上。這些損失由制造廠公布，但應注意，風機產品樣本上的壓力損失是根據彎管進口均勻氣流提出的。如果由于系統的上游存在干擾而接近彎管的氣流很不均勻時，那么通過彎管的壓力損失會比公布的數值高。在彎管中，也會降低導葉的效率。

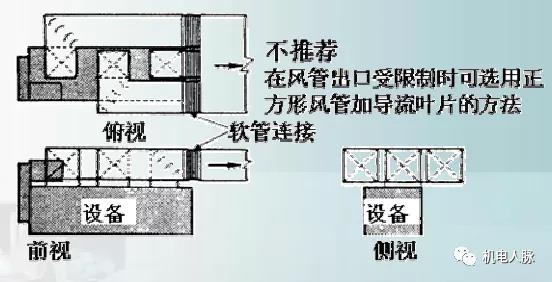

進口導向葉片 在空間有限，不能使用最佳進出口接管的情況下，進出口彎管可采用導向葉片，會使氣流更加均勻。
整流格柵 常用來消除和減小風筒內的旋流或渦流。
進氣箱(進氣室和風室效應)
進氣箱和風室與緊靠墻壁的風機的安裝定位，應使氣流能毫無障礙地流入進口。風機進口和進氣箱之間的空間如果太受限制，風機的性能就會降低。進氣箱壁面和風機進口之間至少留有半個葉輪直徑的距離。要想達到最佳性能，位于一般進氣箱的多級雙寬離心式風機的進口和進口間至少相距一個葉輪直徑的距離。

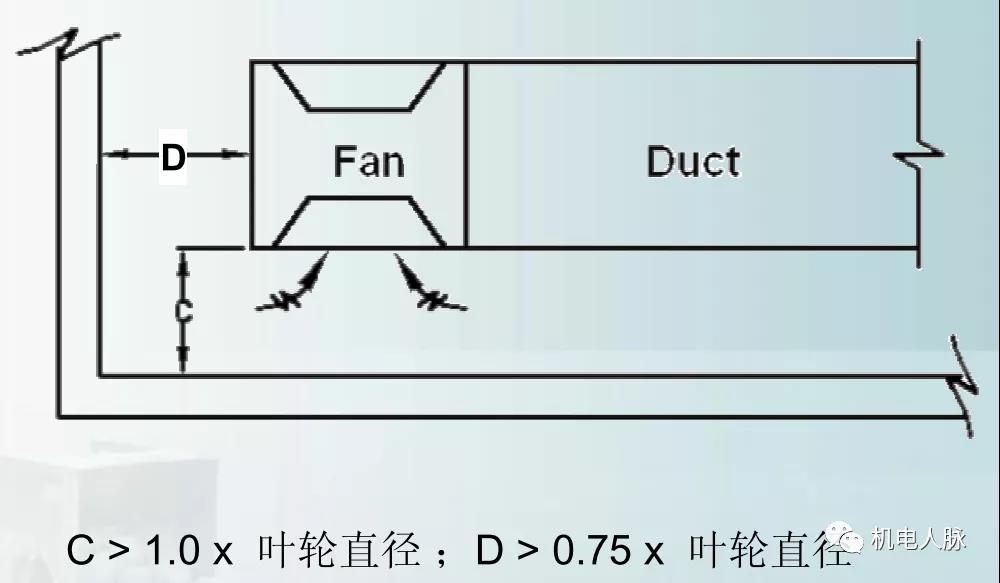

軸流風機的平行安裝

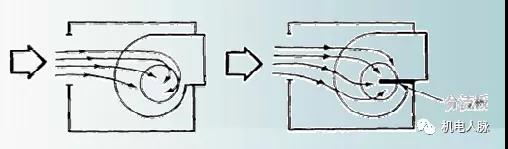

氣流進入風機進口的進氣箱的方法，對風機的性能也會有影響。與進口不對稱的進氣進氣箱的進口， 會形成不均勻的氣流或進口渦流，應避免這種工況。如不可能的話，可安裝一個分流板，以消除進口渦流，改善進口工況。
進氣箱入口與風機進口不對稱
進出口障礙
當位于風機進口平面的氣流受到障礙時，就會引起風機性能的降低。常常遇到的進口障礙有結構件、立柱、風閥和管線等。風機軸承、軸承座、進口導葉、進口調節風門、驅動機構護罩和電動機等附屬設備也會形成進口障礙。
進口的障礙可用進口平面面積的不受障礙的百分比來表示，這樣做比較方便。由于很多風機的進口錐形接頭的形狀不同，所以規定風機進口平面面積有時是困難的。為克服這一困難所采取的常規作法有提供進口環，風機進口的平面面積可通過此環的內徑來計算。
將有障礙的剖面圖投影在進口的剖面上，即可計算出進口面積不受障礙的百分比。然后用得出的修正進口速度在系統附加阻力曲線圖上查找，繼而從那個進口面積無障礙的百分比所列的曲線上可確定系統附加阻力系數。
有障礙出口
不同風機進出口接管
通常做法有：

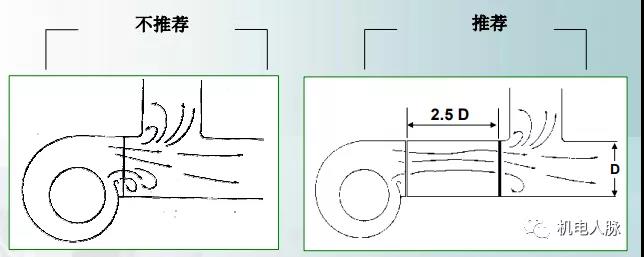

1. 風機進出風口不得直接轉彎，風速低于12.5 m/s時，直管段不得少于2.5倍的管道當量直徑（有效管長），風速每增加5 m/s，有效管長需要增加一個當量直徑；

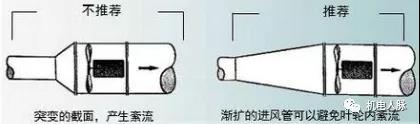

2. 風機進出風口收斂連接件的斜度不超過15°，擴散連接件的斜度不超過7°；
3. 風機出口不建議安裝閥門，如果需要，應該使用對開調節風閥；
4. 風機出口彎頭不得朝向進風口方向，且彎頭應是3段以上斜接。
離心風機
出風口
進風口

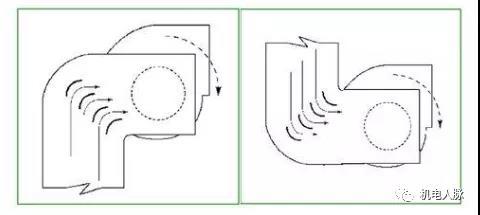

不正確的風管設計：
與葉輪旋轉方向相同的旋流會減少壓力與流速的損失，其減少量取決于渦流的強度。這種效應與裝在風機進口的導葉產生的“壓力一流量曲線”的變化相似，這種變化可以控制渦流，從而改變系統體(容)積流量。進口處的方向相反的渦流會輕微地增加壓力一流量數值，但功率會大大增加。

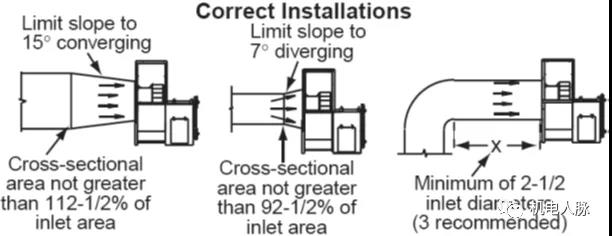

正確做法：

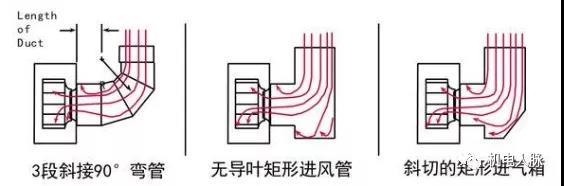

a. 增加導流片
b. 限制進出風管變徑管斜率、彎頭距離風機一定長度
c. 無進口離心風機進口布置

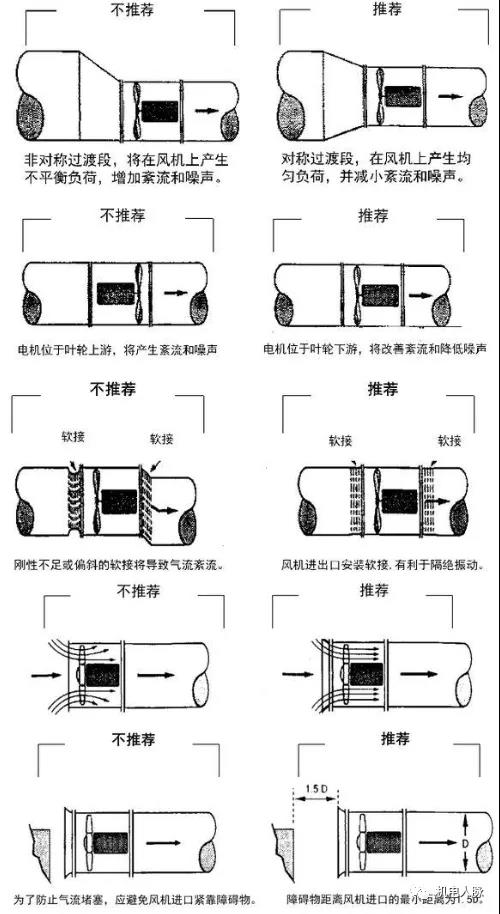

軸流風機
出風口：
進風口：
管路支路設計
合理的分支管路可以減少“T”形管中噪聲的產生
支管應遠離風機出口
典型風管連接

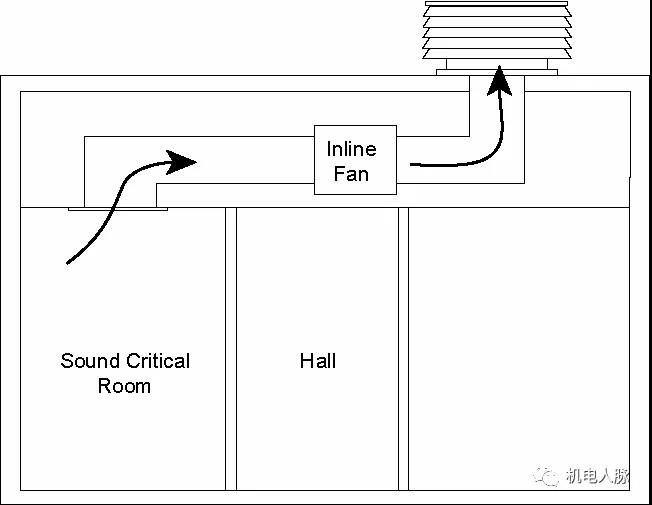

典型商用通風系統

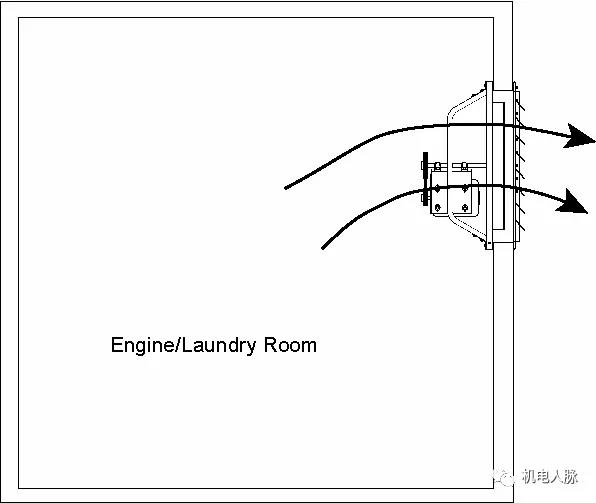

開放式進風，開放式出風
開放式進風，管道式出風
管道式進風，開放式出風
管道式進風，管道式出風
